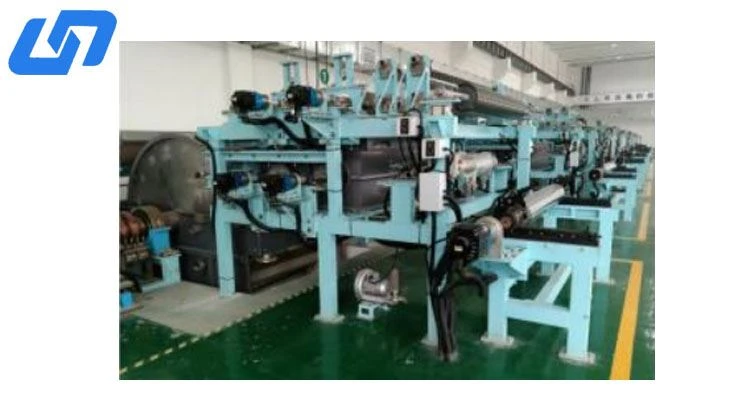

Rézfólia-gyártó berendezések

A rézfólia-gyártó berendezések a rézfólia1 elektromos leválasztási eljárással történő előállításához használt gépekre és eszközökre utalnak, ideértve a katóddobot és az elektrolitikus cellát.

A katóddob elengedhetetlen eleme a rézfólia gyártási folyamatában. Ez egy vezetőképes anyagból készült hengeres dob, amely katódként szolgál az elektrolitikus cellában. A dob jellemzően rozsdamentes acélból, illtitánés polírozott felülete sima és egyenletes rézlerakódást biztosít.

A rézfólia gyártási folyamata során elektrolitikus cellát használnak a réz elektrolitikus leválasztására. A rézfólia elektrolitikus leválasztásához használt elektrolitikus cella jellemzően egy nagy tisztaságú rézből készült anódból és egy forgó dob formájú katódból áll, amely rozsdamentes acélból vagy titánból készül, és vékony rézréteggel van bevonva.

Leírás

Terméklista:

1) minden-az-egyben elektromosan leválasztott rézfólia gép

2) rézfólia gép

3) felületkezelő gép

4) a katóddob off-line csiszolója

5) elektrolit cella

TECHNIKAI PARAMÉTEREK

1) Alkalmazási környezet:

Üzemi hőmérséklet: 50 fok -65 fok,H2SO4 80-130g/l, Cu2+ 60-100g/l, maximális adagolás: 70m3/h

Tápellátás: AC 380, háromfázisú ötvezetékes rendszer, 50HZ, maximális DC üzemi áram: 36KA

2) Rézfólia vastagsága: 6 um{2}} um

3) Rézfólia szélessége: 1120 mm{2}} mm

4) Maximális tekercsátmérő: 800 mm

5) Maximális tekercstömeg: 6 um -70 um, 2000 kg

6) A katóddob futási sebessége: 0-12m/perc, folyamatos és állítható

7) Titán anódlemezek beágyazva (vastagság: 1±0,3 mm)

8) Merülési arány 49% vagy nagyobb

9) A tekercsfeszültség tartománya: 0-100kgf, folyamatos és állítható

10) A feldolgozósor sebesség-ingadozása: ±0.02m/perc11) Gyártási feszültségszabályozás pontossága: 0,5%

11) Anódív pontossága (kivéve az anódlemezeket),Koncentricitás: ±0.15mm, szélesség: ±0.15mm, átló:±0.75mm

12) A katóddob működési igénye: folyamatos működés közben nincs behúzás, remegés, kúszás stb.

13) Hiba a teljes víz és a túlfolyó vezeték között: kisebb vagy egyenlő, mint 0,5 mm

14) Rugalmas tengelykapcsoló feszültségesése: 120 mV vagy annál kisebb, hőmérséklet 50 fok vagy annál kisebb

15) Munkakörnyezeti hőmérséklet: 18 fok -26 fok, páratartalom 50% vagy annál kisebb

KIEMELKEDŐK ÉS JELLEMZŐK

A katóddob és az elektrolitikus cella a kritikus komponensek a rézfólia elektrolitleválasztási folyamatában. A katóddob egy hengeres dob, amely vezető anyagból, jellemzően rozsdamentes acélból és titánból készül, és katódként szolgál az elektrolitikus cellában, ahol a rézfóliát állítják elő.

Az elektrolitikus cella a rézfólia elektrolitikus leválasztási folyamatának szíve, és számos előnnyel rendelkezik, beleértve a nagy tisztaságú rézfóliát, az egyenletes minőséget, a nagy hatékonyságot, a költséghatékonyságot, a környezetbarát, a rugalmasságot, a méretezhetőséget stb.

Az elektrolitikus cella számos előnnyel rendelkezik a hagyományos rézfólia-gyártási módszerekkel szemben, így ez az előnyben részesített módszer a kiváló minőségű és konzisztens rézfólia előállításához elektronikus alkalmazásokhoz.
