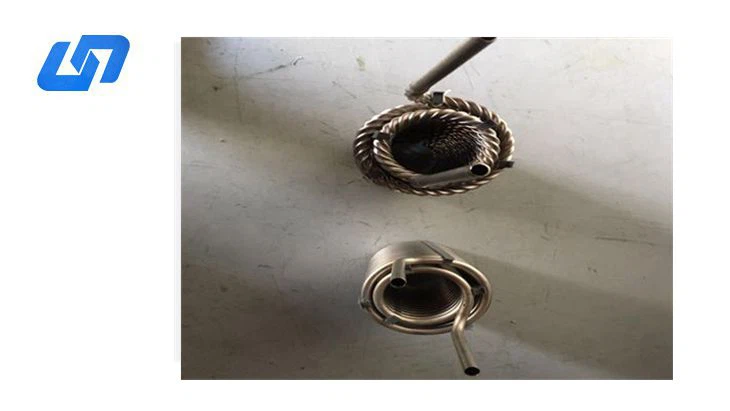

Titán tekercs hőcserélő
Anyag:
1. Titán kívül és belül
2. Belső tiszta titán menetes cső
3. Külső tiszta titán
4. Fluor szájú rézcső
5. Tiszta titán drót száj
A termék bemutatása
A titán tekercses hőcserélőknek sok típusa létezik, ezek közül a titán spirál koaxiális csöves hőcserélő a leggyakrabban használt. Titán spirál koaxiális burkolatú hőcserélő: egy koncentrikus kör alakú ház, amelyet két különböző méretű szabványos cső köt össze. A külsőt héjoldalnak (tiszta titán fénycső), a belsőt csőoldalnak (tiszta titán spirálcső) nevezik. Két különböző közeg áramolhat ellentétes irányban (vagy ugyanabban az irányban) a héj és a cső oldalán, hogy elérje a titán hőcserélő tekercs hatását.
termékleírás
Modell | Erő | Áramlási sebesség (m3/h) | Hűtőközeg bemenet/kimenet (mm) | Víz bemenet/kimenet (mm) |
CS-Z1PKF | 1 LE | 0.7m3/h | Ø12.7/Ø12.7 | Ø50 |
CS-Z1.5PKF | 1,5 LE | 1m3/h | Ø12.7/Ø12.7 | Ø50 |
CS-Z2PKF | 2 LE | 1.5m3/h | Ø12.7/Ø12.7 | Ø50 |
CS-Z3PKF | 3 LE | 2.8m3/h | Ø12.7/Ø19 | Ø50 |
CS-Z5PKF | 5 LE | 4.5m3/h | Ø12.7/Ø19 | Ø50 |
CS-Z8PKF | 8 LE | 7m3/h | Ø12.7/Ø19 | Ø50 |
CS-Z10PKF | 10 LE | 8.6m3/h | Ø19/Ø25 | Ø50 |
CS-Z15PKF | 15 LE | 15m3/h | Ø19/Ø25 | Ø63/Ø75 |
A víz bemeneti/kimeneti nyílása közötti távolság H1 (mm) | A forma D átmérője (mm) | Méret: LXDXH (mm) | Csomagolási méret LXSZXH (mm) | Súly (kg) |
235 | Ø200 | 285X220X455 | 295X230X485 | 3.5 |
285 | Ø200 | 285X220X505 | 295X230X535 | 3.7 |
385 | Ø200 | 285X220X605 | 295X230X635 | 3.9 |
485 | Ø200 | 285X220X715 | 295X230X760 | 5.2 |
685 | Ø250 | 340X270X915 | 350X280X960 | 6.5 |
755 | Ø250 | 340X270X995 | 350X280X1045 | 10.6 |
875 | Ø250 | 340X270X1145 | 350X280X1160 | 11.6 |
890 | Ø315 | 410X340X1190 | 420X350X1210 | 12.8 |
Előnyök
A titán spirálcső egy speciális technológiával megmunkált, kétoldalas, gyűrű alakú spirális hullámos hornyokkal ellátott fokozott hőátadó cső. A titán spirálcső jó korrózióállósággal, nagy megbízhatósággal, hosszú élettartammal és ésszerű gazdaságossággal rendelkezik. A titán spirális cső a csőben hőcserélő javítja a héj-cső hőcserélő általános követelményeit a hőmérséklet, a nyomás, az áramlás és a hőterhelés tekintetében. A tervezési módszer és a feldolgozási technológia kiforrott, és bizonyos korrozív közegviszonyok között alkalmazható. A titán menetes cső a csőben hőcserélő legszembetűnőbb előnye, hogy a folyadékot többszörös keresztáramra kényszerítheti a csőkötegben a megadott útvonalon, így a folyadék turbulencia foka folyamatosan erősíthető. a hőátadás fokozása céljának elérése érdekében.
