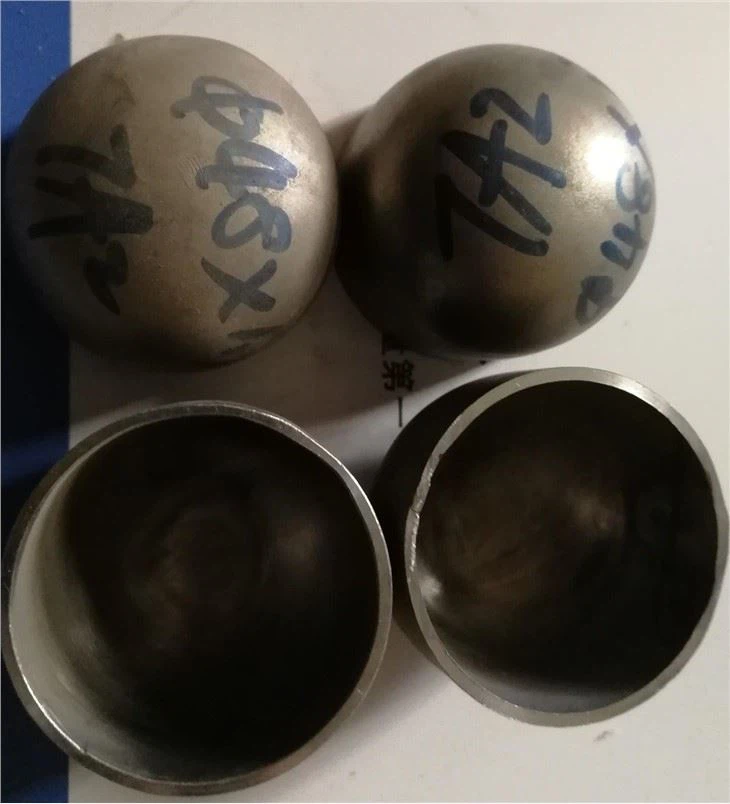

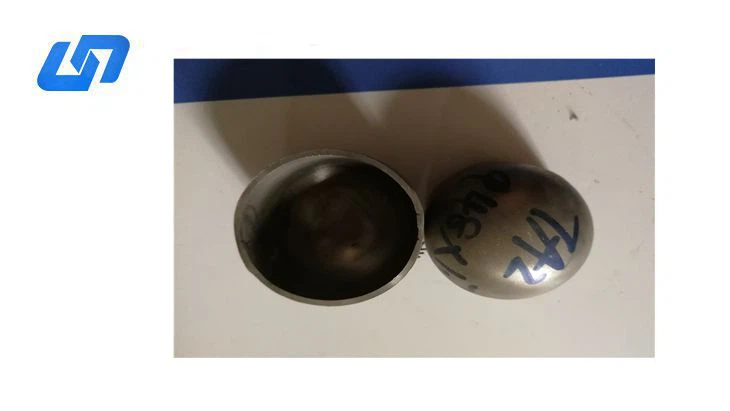

Titán végsapka
Specifikáció: ASTM B363 /ASME SB363
Évfolyamok: 2. évfolyam/ 7. évfolyam/ 12. évfolyam
Elérhető méretek:DN15-DN600(NPS 1/2"-24")
A termék bemutatása
A titán végsapkák csőszerelvényként szolgálnak a hidraulikus vagy pneumatikus csövek vagy csövek végeinek lezárására, vagy felhelyezhetők egy edényre vagy az aljára szerelt tartályra. Az átmenet levágására és a csövek vagy tartályok nyílásainak vízszigetelésére szolgálnak belső nyomás alatt álló környezetben. Alakjuk nagyon fontos, mivel a kupola kupolája lehetővé teszi a csővezeték végén felhalmozódó feszültségek megfelelő eloszlását. Éppen ellenkezőleg, a lapos végsapkák lehetővé teszik, hogy a nyomás és a feszültség összegyűljön a hegesztett élek mentén. Számos formában és formában kapható: lapos, kúpos, ellipszoid vagy korong alakú, diffúziós végsapkák, valamint tompahegesztett és különféle kupola alakúak.
A víz vagy más, semleges nyomású közeg csatlakozásának eltömítésére szolgál a rendszerben.
A kúpos titán végsapkákat alacsony nyomású vagy nyomás nélküli tartályokban használják, ahol kúp alakúak lehetővé teszik a folyadék könnyű eltávolítását a tartályból/tartályból.
Az ellipszoid titán végsapkák jó mechanikai tulajdonságokkal rendelkeznek, ezért nagynyomású tartályokban használják. Kisebb-nagyobb kupolákkal mennek.
Leírás | |
szabványoknak | ASTM B363 – ASME SB363 |
méretek | külső átmérő: 1/2" – 24" (21,34 - 609,5 mm) |
Hálózati házirend-kiszolgáló | Külső átmérő | A (mm) |
1/2″ | 21.3 | 25 |
3/4″ | 26.7 | 25 |
1″ | 33.4 | 38 |
1 1/4″ | 42.2 | 38 |
1 1/2″ | 48.3 | 38 |
2″ | 60.3 | 38 |
2 1/2″ | 73.0 | 38 |
3″ | 88.9 | 51 |
3 1/2″ | 101.6 | 64 |
4″ | 114.3 | 64 |
5″ | 141.3 | 76 |
6″ | 168.0 | 89 |
8″ | 219.1 | 102 |
10″ | 273.0 | 127 |
12″ | 323.8 | 152 |
14″ | 355.6 | 165 |
16″ | 406.40 | 178 |
18″ | 457 | 203 |
20″ | 508 | 229 |
22″ | 559 | 254 |
24″ | 610 | 267 |
Jellemzők és alkalmazások
A csővéghez hegesztve vagy kívülről menettel van ellátva a cső tömítésére. Alakja szerint félgömb alakú cső titán kupakra, ovális titán kupakra és csészealj titán végsapkára osztható. Nagyon nagy szakítószilárdsággal és szívóssággal rendelkezik, általános korrózióálló és magas hőmérsékletű szolgáltatásokhoz és egyéb ipari alkalmazásokhoz. Az ASTM B363 specifikáció ötvözetlen titánra és titánötvözetből készült végsapkákra vonatkozik, és az olyan tompahegesztési alkatrészekre vonatkozik, mint a hajlítások, visszavezetések, sapkák, pólók, szűkítők, átlapolt illesztésű csonkvégek és más típusok.
